Trong lĩnh vực đường ống và phụ kiện công trình, mặt bích là chi tiết kết nối quen thuộc nhưng không phải ai cũng hiểu rõ các thông số kỹ thuật đi kèm. Trong đó, DN và PN của mặt bích là hai ký hiệu xuất hiện thường xuyên nhất và cũng dễ gây nhầm lẫn nếu không nắm đúng bản chất. Việc hiểu sai DN hoặc PN có thể dẫn đến chọn sai mặt bích, gây rò rỉ, mất an toàn hoặc làm giảm tuổi thọ hệ thống. Bài viết dưới đây do Thanh Mai thực hiện sẽ giúp bạn hiểu rõ DN và PN của mặt bích là gì, ý nghĩa từng thông số và cách áp dụng đúng trong thực tế thi công.
DN của mặt bích là gì?

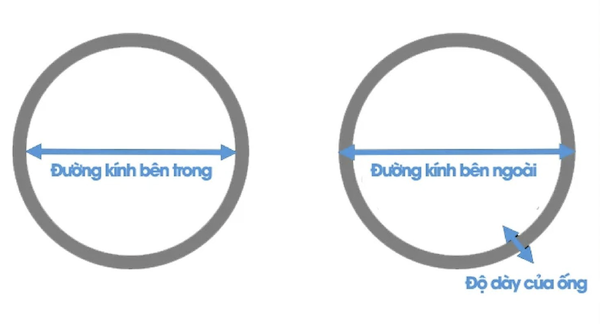

DN của mặt bích là gì?
DN là viết tắt của Diameter Nominal, hay còn gọi là đường kính danh nghĩa. Đây là thông số dùng để quy ước kích thước danh định của đường ống và mặt bích, giúp các thiết bị trong hệ thống có thể lắp ghép đồng bộ với nhau.
Điểm cần lưu ý là DN không phải kích thước đo chính xác bằng milimet của đường kính trong hay ngoài. DN chỉ mang tính quy ước, được sử dụng thống nhất giữa ống, mặt bích, van và các phụ kiện liên quan.
Ví dụ, DN50 không có nghĩa là đường kính ống chính xác 50 mm, mà là kích cỡ danh nghĩa tương ứng với một dải kích thước cụ thể theo tiêu chuẩn kỹ thuật.
Ý nghĩa của DN trong hệ thống đường ống
Trong thực tế, DN giúp người thiết kế và thi công nhận diện nhanh kích cỡ hệ thống, đảm bảo các chi tiết như ống, van, mặt bích, khớp nối có thể lắp đặt tương thích.
Khi một hệ thống được thiết kế DN100, toàn bộ các thiết bị đi kèm như van bi, mặt bích, khớp nối cũng phải cùng DN100. Nếu chỉ cần sai lệch DN, việc lắp ghép sẽ không thực hiện được hoặc phải dùng các giải pháp chuyển đổi phức tạp, làm tăng chi phí và rủi ro kỹ thuật.
PN của mặt bích là gì?
PN là viết tắt của Pressure Nominal, tức áp suất danh nghĩa mà mặt bích (và hệ thống) có thể làm việc an toàn trong điều kiện tiêu chuẩn. Thông số PN thường được tính theo đơn vị bar và gắn liền với mức áp lực cho phép của mặt bích.
Ví dụ, PN10 nghĩa là mặt bích được thiết kế để làm việc ở áp suất danh nghĩa 10 bar; PN16 tương ứng với 16 bar. PN càng cao thì yêu cầu về độ bền vật liệu, chiều dày mặt bích và chất lượng gia công càng lớn.
Vai trò của PN trong an toàn hệ thống
PN là thông số liên quan trực tiếp đến an toàn vận hành. Trong hệ thống có áp lực cao, nếu sử dụng mặt bích có PN thấp hơn áp suất thực tế, nguy cơ rò rỉ hoặc hư hỏng mối nối là rất lớn.
Theo kinh nghiệm thi công thực tế, PN không chỉ phụ thuộc vào áp lực làm việc mà còn chịu ảnh hưởng bởi nhiệt độ môi trường và loại lưu chất. Do đó, khi chọn mặt bích, PN thường được lựa chọn cao hơn áp suất làm việc thực tế để có hệ số an toàn phù hợp.
Mối quan hệ giữa DN và PN của mặt bích
DN và PN là hai thông số độc lập nhưng luôn đi kèm nhau khi xác định một mặt bích. DN quyết định kích thước, còn PN quyết định khả năng chịu áp lực.
Một mặt bích DN100 PN10 và DN100 PN16 có cùng kích thước danh nghĩa nhưng khác nhau về chiều dày, số lượng bu lông và khả năng chịu áp lực. Vì vậy, không thể thay thế PN một cách tùy tiện dù DN giống nhau.
Trong thiết kế hệ thống, DN được xác định dựa trên lưu lượng cần dẫn, còn PN được xác định dựa trên áp lực làm việc và điều kiện vận hành.
Bảng ví dụ phổ biến về DN và PN của mặt bích
Trong thực tế thi công, một số cặp DN – PN thường gặp bao gồm DN50 PN10, DN80 PN10, DN100 PN16, DN150 PN10. Các thông số này được chuẩn hóa theo tiêu chuẩn mặt bích như DIN, JIS hoặc ISO, giúp việc lựa chọn và thay thế trở nên thuận tiện.
Việc tham khảo bảng tiêu chuẩn DN – PN từ nhà sản xuất hoặc đơn vị phân phối uy tín là bước cần thiết để đảm bảo tính chính xác kỹ thuật.
DN và PN của mặt bích trong hệ thống ống nhựa và kim loại
Trong hệ thống ống nhựa PVC-U, HDPE, DN và PN vẫn được áp dụng tương tự như trong hệ thống kim loại. Tuy nhiên, vật liệu nhựa có giới hạn chịu nhiệt và áp lực khác nhau, nên PN của mặt bích nhựa thường thấp hơn so với mặt bích thép hoặc inox cùng DN.
Với hệ thống ống PP-R dẫn nước nóng, DN được chọn theo lưu lượng, còn PN cần xét thêm yếu tố nhiệt độ, vì áp lực cho phép sẽ giảm khi nhiệt độ tăng.
Những sai lầm thường gặp khi hiểu DN và PN của mặt bích
Một sai lầm phổ biến là đồng nhất DN với kích thước thực tế, dẫn đến chọn sai mặt bích không lắp vừa ống. Ngoài ra, nhiều người chỉ quan tâm đến DN mà bỏ qua PN, khiến mặt bích không đáp ứng được áp lực hệ thống.
Một số trường hợp khác lại chọn PN quá cao so với nhu cầu, làm tăng chi phí không cần thiết mà không mang lại giá trị sử dụng tương xứng.
Hiểu đúng DN và PN của mặt bích là nền tảng quan trọng để lựa chọn và lắp đặt hệ thống đường ống an toàn, hiệu quả và bền vững. DN giúp đảm bảo tính đồng bộ kích thước, trong khi PN quyết định khả năng chịu áp lực của toàn bộ mối nối. Việc kết hợp đúng hai thông số này sẽ giúp hạn chế rủi ro kỹ thuật và tối ưu chi phí cho công trình.
