Trong lĩnh vực xây dựng và hệ thống cấp thoát nước, việc quy đổi các đường kính ống là một bước cực kỳ quan trọng để đảm bảo thiết kế kỹ thuật chính xác, an toàn và tối ưu chi phí. Dù là hệ thống sử dụng ống nhựa PVC, uPVC, HDPE hay PPR, thì mỗi dòng đều có quy cách riêng, yêu cầu người kỹ sư cần hiểu rõ cách quy đổi từ DN sang OD và ID để lựa chọn phụ kiện phù hợp, tránh rò rỉ hoặc hư hỏng về sau và là nhà phân phối chính thức của nhựa Tiền Phong, Thanh Mai cam kết cung cấp sản phẩm đạt tiêu chuẩn ISO – TCVN, đi kèm với hỗ trợ kỹ thuật đầy đủ, giúp khách hàng dễ dàng áp dụng bảng quy đổi đường kính ống đúng chuẩn và hiệu quả trong từng công trình lớn nhỏ.

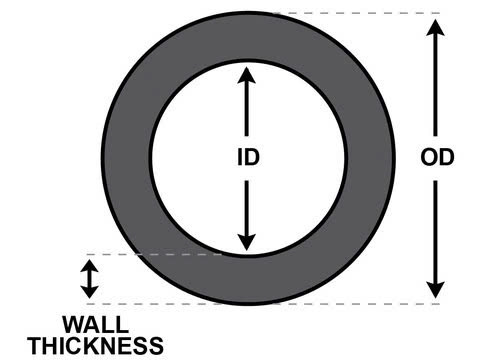

Định Nghĩa Và Ý Nghĩa Việc Quy Đổi Các Đường Kính Ống
- DN (Nominal Diameter) là đường kính danh nghĩa để phân loại ống dễ dàng theo tiêu chuẩn kỹ thuật.
• ID (Inner Diameter) là đường kính trong thực tế, quyết định lưu lượng nước chảy.
• OD (Outer Diameter) là đường kính ngoài, quan trọng khi chọn phụ kiện nối khớp.
• Việc quy đổi là cần thiết để đảm bảo dòng chảy đủ áp lực và chọn đúng phụ kiện, đặc biệt khi thi công bằng ống HDPE hoặc uPVC.
Định Nghĩa Và Ý Nghĩa Việc Quy Đổi Các Đường Kính Ống
Phân Biệt Giữa Đơn Vị DN, OD và ID Trong Thực Tế Lắp Đặt
Khi thi công hệ thống ống nhựa, nhiều đơn vị thi công hoặc nhà thầu vẫn thường nhầm lẫn giữa DN, OD và ID.
DN (Đường kính danh nghĩa):
Đây là đơn vị không mang giá trị vật lý chính xác, dùng để quy chuẩn chung khi thiết kế hệ thống ống. Ví dụ: ống DN100 có thể có OD là 114mm và ID là 103mm.
OD (Đường kính ngoài):
Đây là kích thước vật lý thực tế của ống — cực kỳ quan trọng khi chọn phụ kiện nối ren, hàn nhiệt, hoặc ống nối mềm. Sai lệch OD sẽ làm hỏng kết nối và gây rò rỉ.
ID (Đường kính trong):
Ảnh hưởng trực tiếp đến lưu lượng nước, tốc độ dòng chảy và áp suất trong đường ống. Tính toán sai ID có thể làm mất áp hoặc vỡ ống do vượt tải.
Bảng Quy Đổi Các Đường Kính Ống PVC, uPVC, HDPE, PPR
| Loại ống | DN (mm) | OD (mm) | ID (mm) | Ghi chú |
| uPVC Tiền Phong | 50 | 60.3 | 52.5 | Ống cấp thoát nước áp lực thấp, dùng phổ biến trong nhà dân |
| uPVC Tiền Phong | 90 | 90.0 | 80.6 | Thường dùng cho hệ thống nước sạch đô thị |
| uPVC Tiền Phong | 110 | 114.3 | 103.2 | Dùng cho thoát nước mưa, nước thải |
| uPVC Tiền Phong | 160 | 160.0 | 148.4 | Phục vụ hệ thống ống chính trong khu dân cư |
| HDPE SDR11 | 63 | 63.0 | 50.8 | Dùng cho cấp nước sinh hoạt áp lực cao |
| HDPE SDR11 | 110 | 110.0 | 90.2 | Hệ thống nước sạch, chịu áp lực PN16 |
| HDPE SDR11 | 160 | 160.0 | 131.4 | Ứng dụng cho công trình công nghiệp nhỏ |
| HDPE SDR11 | 200 | 200.0 | 164.2 | Hệ thống cấp nước trung tâm, tưới tiêu |
| HDPE SDR17 | 90 | 90.0 | 77.4 | Thường dùng cho tưới tiêu, thoát nước có áp suất vừa |
| HDPE SDR17 | 160 | 160.0 | 139.0 | Phù hợp công trình quy mô trung bình |
| HDPE SDR17 | 250 | 250.0 | 217.2 | Thi công đường ống cấp thoát nước công nghiệp |
| HDPE SDR17 | 400 | 400.0 | 347.6 | Dùng cho cấp nước sạch đô thị, hệ thống lớn |
| PPR Tiền Phong | 20 | 20.0 | 13.2 | Ống nước nóng dân dụng |
| PPR Tiền Phong | 32 | 32.0 | 21.2 | Dùng phổ biến cho hệ thống nóng lạnh |
| PPR Tiền Phong | 50 | 50.0 | 33.6 | Cho công trình cao tầng, nước nóng |
Lưu ý bảng phía trên chỉ là tham khảo
📞 Liên hệ ngay tại thanhmaibmt.com hoặc gọi vào số hotline: 094 348 1515 để nhận báo giá chính xác và bảng vật tư phù hợp với công trình.
Cách Áp Dụng Bảng Quy Đổi Các Đường Kính Ống Trên Khi Thi Công
- Khi lập bản vẽ hệ thống đường ống cấp thoát nước, sử dụng bảng quy đổi để xác định ID phù hợp lưu lượng yêu cầu.
- Chọn phụ kiện kết nối đúng theo OD danh nghĩa để đảm bảo mối ghép kín khít, không rò rỉ.
- Khi chuyển từ hệ SDR11 sang SDR17 (HDPE), bạn cần quy đổi OD tương ứng với DN để tính toán lực hàn hoặc nối cơ khí.
- Với ống PPR dùng trong nhà, bảng quy đổi giúp kỹ sư chọn đúng lớp dày và đường kính phù hợp với áp lực và lưu lượng tiêu thụ.
Cách Áp Dụng Bảng Quy Đổi Trên Khi Thi Công
Thanh Mai – Hỗ trợ Quy Đổi Và Cung Cấp Ống Chuẩn Chính Hãng
- Thanh Mai là nhà phân phối chính thức của Nhựa Tiền Phong, nên tất cả sản phẩm từ ống PVC, uPVC, HDPE đến PPR đều được cung cấp theo bảng kích thước tiêu chuẩn và đúng kích thước DN, OD, ID.
• Bảng quy đổi mà Thanh Mai cung cấp đều đã được hiệu chuẩn theo tiêu chuẩn ISO và TCVN.
• Khi bạn cần quy đổi từ DN sang ID hoặc OD, Thanh Mai hỗ trợ ngay bằng bản PDF kỹ thuật chuẩn và tư vấn tận nơi công trình.
• Đội kỹ thuật tại Thanh Mai sẽ giúp bạn chọn đúng loại ống theo DN đã quy đổi, tránh chọn sai kích thước, lãng phí chi phí hoặc gây sai lệch kết nối.
Một Số Lưu Ý Khi Quy Đổi Các Đường Kính Ống
- Không dùng DN thay thế OD trong thực tế vì OD mới quyết định phụ kiện kết nối và khoét rãnh thi công.
• Không áp dụng bảng quy đổi DN của ống uPVC cho HDPE — đường kính ngoài và trọng lượng khác nhau ảnh hưởng đến hàn nối.
• Khi dùng nhiều loại ống (HDPE + PPR) trong cùng hệ thống, cần quy đổi cẩn thận để tránh sai lệch lớp dày và áp lực cho toàn tuyến đường ống.
• Luôn ưu tiên sử dụng bảng quy đổi chính hãng từ Tiền Phong, tránh dùng bảng không chuẩn dễ gây sai thông số kỹ thuật.
Một Số Lưu Ý Khi Quy Đổi Các Đường Kính Ống
Lợi Ích Của Việc Sử Dụng Bảng Quy Đổi Từ Nhà Phân Phối Chính Hãng Như Thanh Mai
Việc tự quy đổi các đường kính ống thủ công có thể dẫn đến sai sót kỹ thuật hoặc chọn nhầm loại ống không đúng tiêu chuẩn. Đó là lý do bạn nên lấy bảng quy đổi chính hãng từ Thanh Mai.
Bảng quy đổi cập nhật mới nhất:
Thanh Mai cung cấp bảng quy đổi được hiệu chỉnh từ nhà máy, giúp bạn tra cứu nhanh chóng và chính xác.
Áp dụng thực tế cao:
Bảng được thiết kế phù hợp cả cho đơn vị thiết kế, kỹ sư công trình và thợ lắp đặt.
Hạn chế rủi ro thi công:
Sử dụng đúng bảng quy đổi giúp giảm thiểu lỗi chọn phụ kiện, rò rỉ đầu nối, hoặc phải cắt hàn lại khi đã đặt sai kích thước.
Tối ưu chi phí và thời gian:
Chọn đúng kích thước ống ngay từ đầu sẽ giúp bạn tiết kiệm vật tư, giảm nhân công và tránh thi công lại.
Hỗ trợ tại chỗ nếu cần thiết:
Đội ngũ kỹ thuật của Thanh Mai sẵn sàng tư vấn hoặc có mặt tại công trình nếu bạn cần đối chiếu kích thước trực tiếp.
Việc quy đổi các đường kính ống đúng cách không chỉ giúp đảm bảo hiệu suất vận hành hệ thống cấp thoát nước mà còn giảm thiểu rủi ro kỹ thuật, tránh lãng phí vật tư và sai sót trong thi công. Với bảng quy đổi chuẩn xác và tư vấn kỹ thuật từ Thanh Mai, khách hàng sẽ luôn yên tâm khi lựa chọn các dòng ống như PVC, uPVC, HDPE hay PPR cho từng hạng mục công trình. Đội ngũ chuyên môn của chúng tôi luôn sẵn sàng đồng hành từ khâu thiết kế đến lắp đặt, đảm bảo từng mét ống bạn chọn đều phù hợp, đúng kích cỡ và an toàn cho vận hành dài hạn.
