Hệ thống thoát nước là một trong những yếu tố quan trọng nhất trong thiết kế và vận hành chung cư cao tầng. Một sơ đồ hệ thống thoát nước khoa học không chỉ giúp đảm bảo khả năng thoát nước nhanh chóng, mà còn hạn chế tắc nghẽn, tràn nước thải và giảm thiểu ô nhiễm môi trường.
Vậy sơ đồ hệ thống thoát nước chung cư gồm những thành phần nào? Quy trình hoạt động ra sao? Làm thế nào để thiết kế hệ thống hiệu quả, bền vững? Hãy cùng Thanh Mai tìm hiểu ngay trong bài viết này!
1. Hệ thống thoát nước chung cư là gì?
Hệ thống thoát nước chung cư là mạng lưới các đường ống, bể chứa, và trạm bơm giúp thu gom, dẫn nước thải và nước mưa từ các căn hộ, khu vực công cộng ra nguồn tiếp nhận hoặc hệ thống xử lý nước thải.
Lợi ích của hệ thống thoát nước chung cư:
- Đảm bảo vệ sinh môi trường: Ngăn chặn tình trạng tràn nước thải gây ô nhiễm.
- Tăng tuổi thọ công trình: Giảm nguy cơ thấm nước, ẩm mốc làm ảnh hưởng đến kết cấu chung cư.
- Hạn chế tắc nghẽn: Giúp hệ thống thoát nước hoạt động trơn tru, không gây gián đoạn sinh hoạt.
- Tuân thủ quy định xây dựng: Đáp ứng tiêu chuẩn thiết kế của Bộ Xây dựng, đảm bảo an toàn khi vận hành.

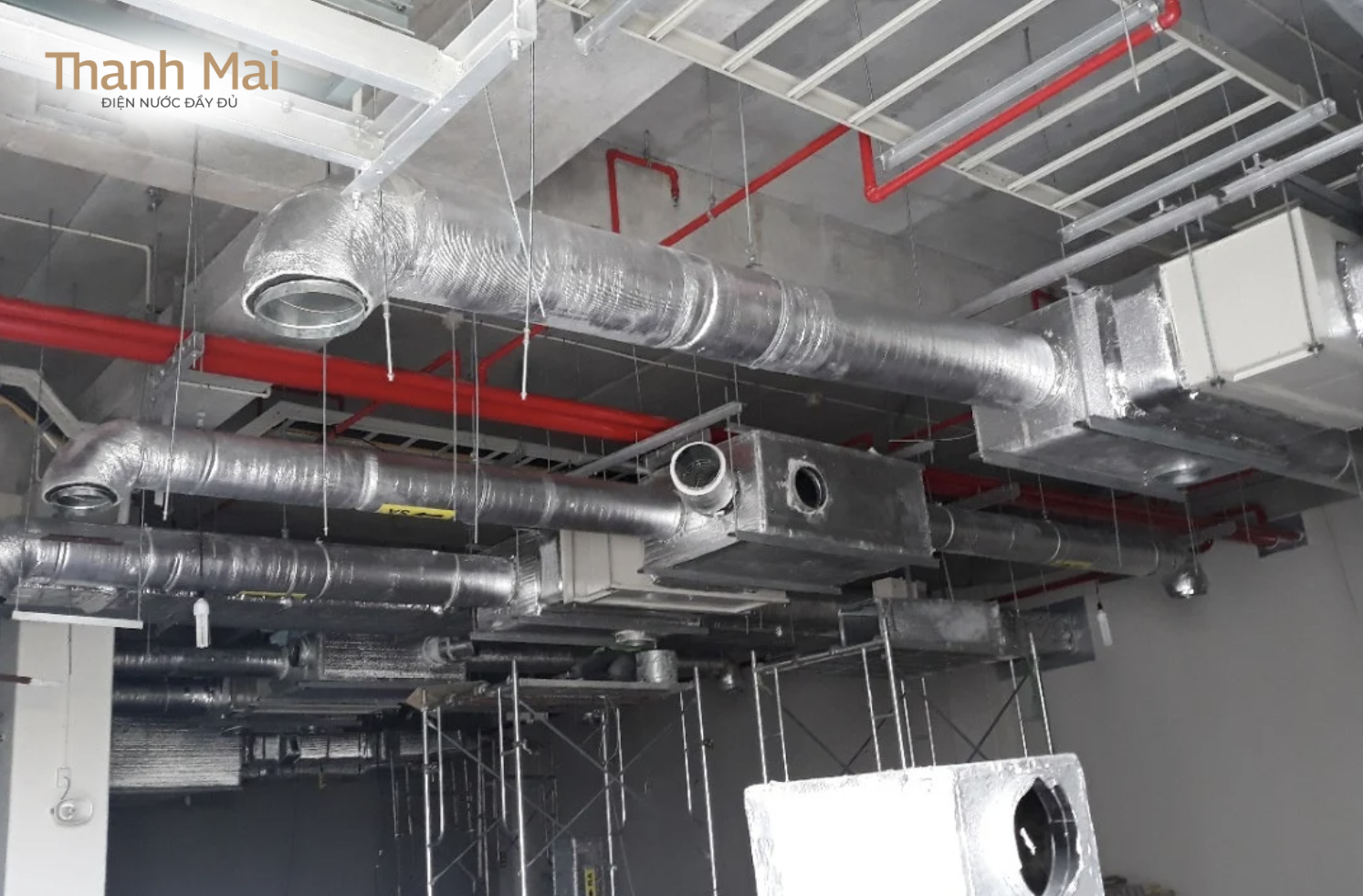

Sơ đồ hệ thống thoát nước chung cư
2. Sơ đồ hệ thống thoát nước chung cư gồm những gì?
Một sơ đồ hệ thống thoát nước chung cư hoàn chỉnh thường bao gồm các thành phần chính như sau:
2.1. Hệ thống đường ống thoát nước trong nhà
Hệ thống này thu gom nước thải từ các thiết bị vệ sinh trong căn hộ, gồm:
- Ống nhánh: Dẫn nước từ bồn rửa, bồn cầu, vòi sen ra ống đứng.
- Ống đứng: Dẫn nước từ các tầng xuống hệ thống thoát nước chính.
- Ống ngang: Dẫn nước từ ống đứng đến hệ thống cống ngoài trời.

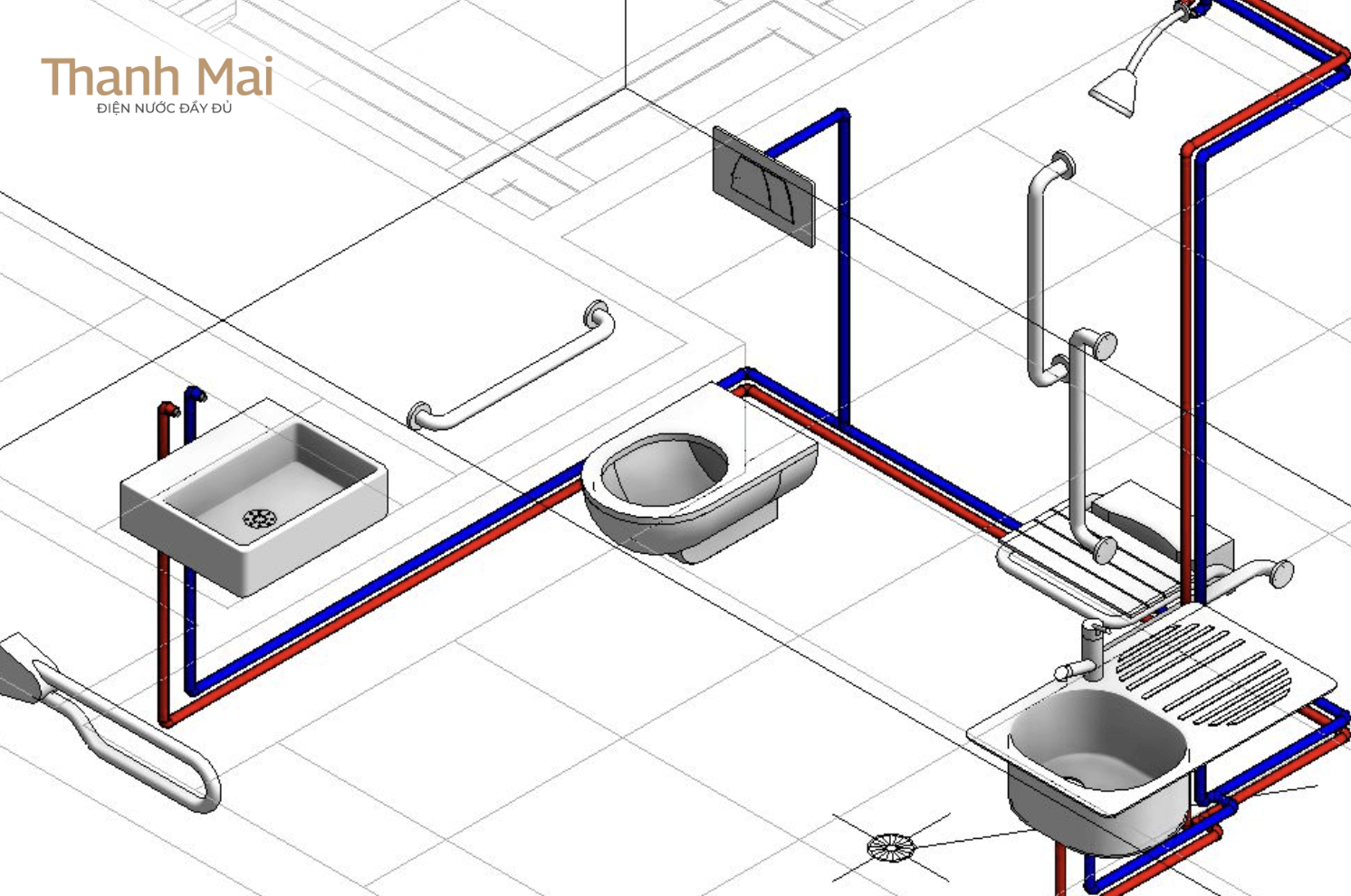

Sơ đồ hệ thống đường ống thoát nước trong nhà
2.2. Hệ thống thoát nước ngoài trời
Nước thải và nước mưa sau khi ra khỏi chung cư sẽ được xử lý qua:
- Ống thoát nước mưa: Thu nước từ mái nhà, ban công và sân thượng, dẫn thẳng ra hệ thống cống.
- Ống thoát nước thải: Dẫn nước từ các căn hộ ra hệ thống xử lý trước khi xả ra môi trường.
- Cống thoát nước chung cư: Kết nối với hệ thống xử lý nước thải của thành phố.
2.3. Bể chứa và trạm bơm nước thải
Một số chung cư có thể cần thêm bể chứa và trạm bơm để điều tiết nước thải khi hệ thống cống thoát đặt cao hơn nguồn tiếp nhận.

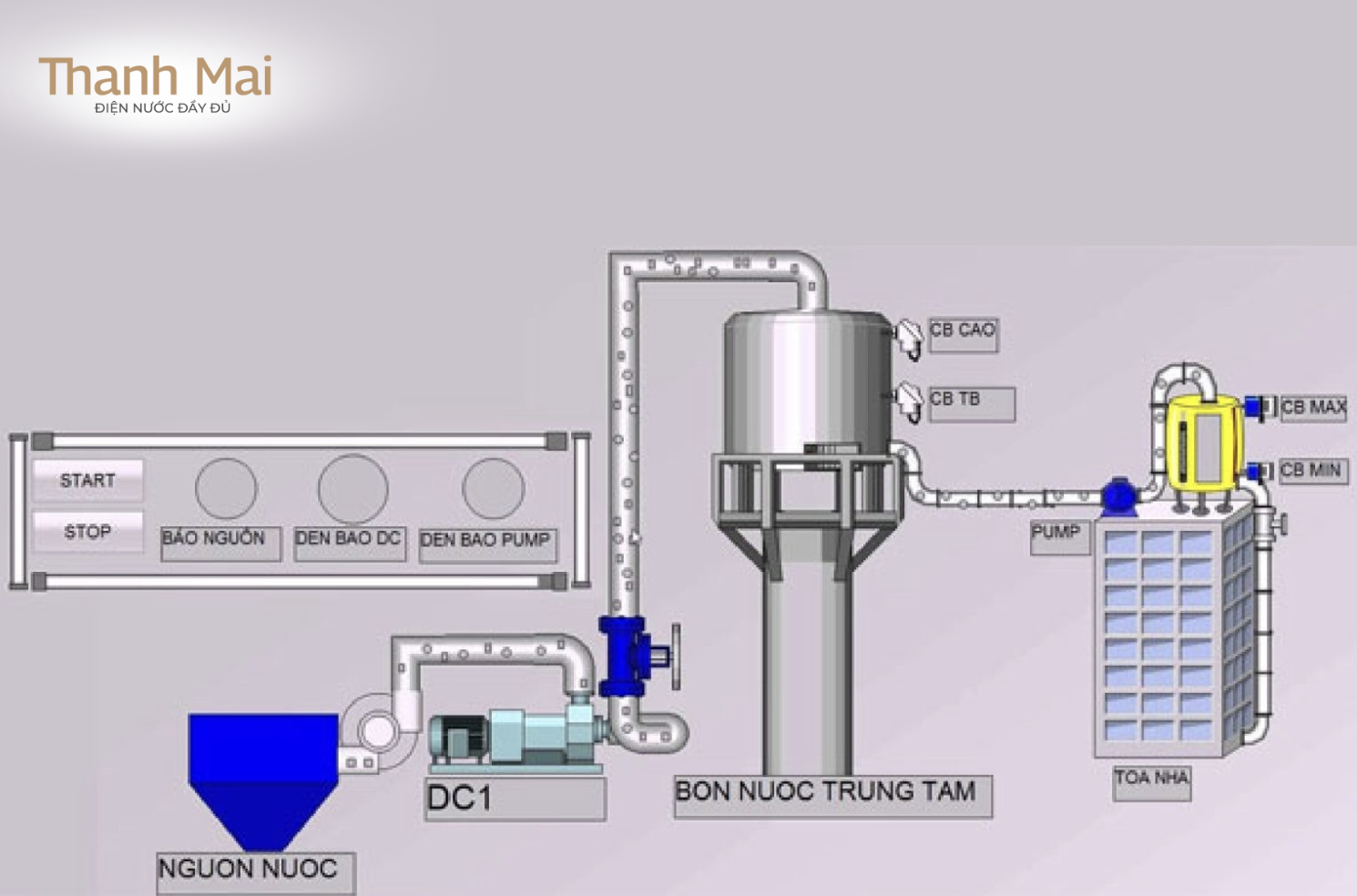

Bể chứa và trạm bơm nước
2.4. Hệ thống xử lý nước thải
Trước khi xả ra môi trường, nước thải có thể phải qua hệ thống xử lý bao gồm:
- Bể lắng sơ cấp: Loại bỏ cặn bẩn lớn.
- Bể xử lý sinh học: Dùng vi sinh vật phân hủy chất hữu cơ.
- Bể khử trùng: Xử lý vi khuẩn, đảm bảo nước đạt tiêu chuẩn xả thải.
3. Nguyên tắc thiết kế sơ đồ hệ thống thoát nước chung cư
3.1. Phân tách hệ thống nước thải và nước mưa
Hệ thống cần có hai đường thoát riêng biệt:
- Nước thải sinh hoạt: Cần được xử lý trước khi xả ra môi trường.
- Nước mưa: Có thể dẫn thẳng ra hệ thống thoát nước chung mà không cần xử lý.
3.2. Đảm bảo độ dốc phù hợp
- Ống ngang: Độ dốc tối thiểu từ 1–4% để nước chảy tự nhiên.
- Ống đứng: Đảm bảo kích thước phù hợp để tránh tắc nghẽn.
3.3. Bố trí hệ thống thông khí
- Giúp cân bằng áp suất, tránh tình trạng trào ngược nước thải.
- Đảm bảo khí độc như H2S, NH3 không thoát ra ngoài gây ô nhiễm.

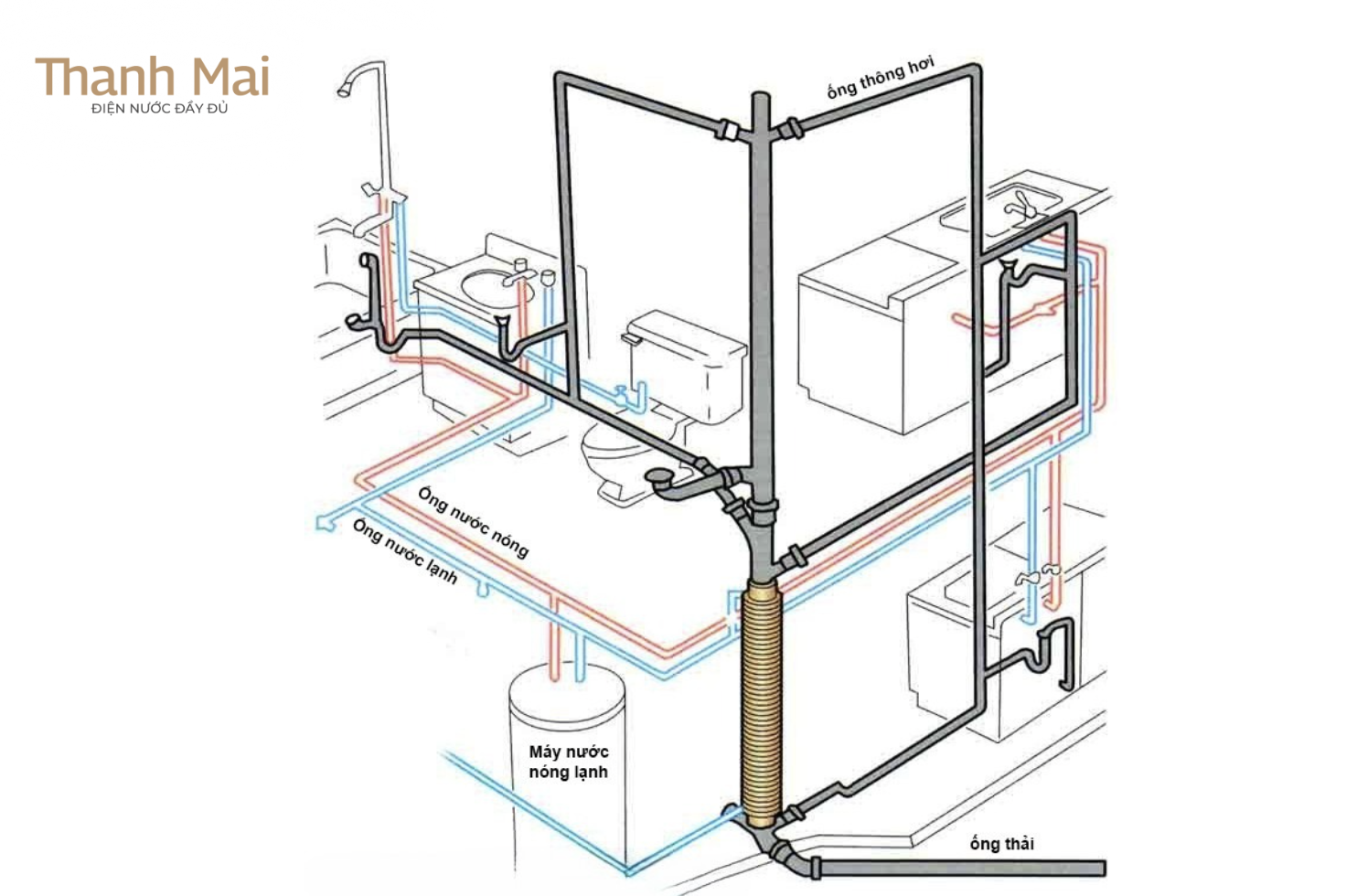

Hệ thống thông khí giúp làm giảm áp lực nước
3.4. Lựa chọn vật liệu ống chất lượng cao
Các loại ống phổ biến trong hệ thống thoát nước chung cư:
- Ống nhựa uPVC: Nhẹ, bền, chống ăn mòn tốt.
- Ống HDPE: Độ bền cao, thích hợp cho hệ thống thoát nước ngoài trời.
- Ống PP-R: Thích hợp cho hệ thống nước nóng và thoát nước sinh hoạt.
4. Quy trình vận hành hệ thống thoát nước chung cư
4.1. Thu gom nước thải từ các căn hộ
- Nước từ bồn rửa, bồn cầu, nhà tắm… chảy vào hệ thống ống nhánh.
- Ống nhánh dẫn nước xuống ống đứng, tiếp tục đi đến ống ngang.
4.2. Dẫn nước ra ngoài hệ thống thoát nước chung
- Nước từ ống ngang được dẫn ra hệ thống cống chính.
- Một số trường hợp cần trạm bơm để đẩy nước thải đi xa hơn.
4.3. Xử lý nước thải trước khi xả ra môi trường
- Nước thải được đưa vào hệ thống xử lý, loại bỏ các chất ô nhiễm.
- Sau khi đạt tiêu chuẩn, nước có thể được tái sử dụng hoặc xả ra hệ thống cống thành phố.
4.4. Thoát nước mưa
- Nước mưa từ sân thượng, mái nhà sẽ được thu gom qua hệ thống ống riêng.
- Được dẫn ra hệ thống thoát nước tự nhiên mà không qua xử lý.
5. Những lưu ý khi thi công hệ thống thoát nước chung cư
- Đảm bảo kích thước ống phù hợp: Tránh dùng ống quá nhỏ gây tắc nghẽn hoặc quá lớn làm chậm dòng chảy.
- Chú ý vật liệu ống: Sử dụng sản phẩm có độ bền cao để hạn chế tình trạng rò rỉ, hư hỏng.
- Bảo trì định kỳ: Kiểm tra hệ thống thoát nước thường xuyên để phát hiện sớm sự cố.
- Hạn chế góc gấp khúc: Giúp dòng chảy không bị gián đoạn, hạn chế tắc nghẽn.
- Lắp đặt bộ lọc rác: Ngăn chặn rác thải, cặn bẩn đi vào đường ống gây tắc nghẽn.
6. Lựa chọn ống nhựa chất lượng cho hệ thống thoát nước chung cư
6.1. Độ bền cao, chống ăn mòn
- Ống nhựa uPVC và HDPE Tiền Phong được sản xuất theo tiêu chuẩn chất lượng cao, chịu được hóa chất và nước thải sinh hoạt.
6.2. Đa dạng kích thước
- Đáp ứng nhu cầu lắp đặt từ hộ gia đình đến chung cư cao tầng.
6.3. An toàn và thân thiện với môi trường
- Không chứa chất độc hại, đảm bảo an toàn khi sử dụng lâu dài.
Một sơ đồ hệ thống thoát nước chung cư được thiết kế bài bản giúp đảm bảo hiệu quả thoát nước, hạn chế tắc nghẽn và tăng tuổi thọ công trình. Việc lựa chọn ống nhựa chất lượng cao từ Nhựa Tiền Phong là giải pháp tối ưu để xây dựng hệ thống bền vững, đáp ứng tiêu chuẩn kỹ thuật.
Nếu bạn cần tư vấn hoặc tìm kiếm các sản phẩm ống nhựa thoát nước chất lượng cao, hãy liên hệ ngay với Thanh Mai – Nhà Phân phối chính thức Nhựa Tiền Phong tại thành phố Buôn Ma Thuột, Đắk Lắk để nhận báo giá tốt nhất và hỗ trợ kỹ thuật chuyên sâu!
